MAQUETE ELETRÔNICA ARMAZÉM GRANELEIRO

Maquete eletrônica de um armazém graneleiro com 4 silos de fundo plano Kepler Weber modelo 10818 e 2 silos elevados Kepler Weber modelo 3011. Capacidade total de armazenamento de soja: 25.668 toneladas / 427.800 sacas.

Click aqui para assistir o vídeo

Imagem 3D

Imagem 3D

 Imagem 3D

Imagem 3D

Imagem 3D

AMPLIAÇÃO ARMAZÉM GRANELEIRO - PARACATU-MG

Projetos estruturais em concreto armado e fundações para ampliação de um armazém graneleiro. Paracatu-MG.
Cliente: Eng° Civil Júlio César Botelho.
Proprietário: Coop. Agrop. Vale do Paracatu Ltda.



Trabalho realizado:

Cálculo e detalhamento de estruturas de concreto armado e de fundações.
Elementos do projeto:

          Base para apoio de máquina de pré-limpeza ML120 da Kepler Weber.

Base para secador ADS-100 industrial DR da Kepler Weber.
Base para silo elevado SLE21 da Kepler Weber, comtunel inferior.
Base para fornalha a lenha de 5.100.000 kcal/h da Kepler Weber.
Poço para elevadores de grãos.
Canaleta para transportadora de grãos.
Base de apoio para elevador de grãos e pilar de apoio para cano de descarga.

Modelo 3D interativo

Fornalha

Fornalha

Base máquina pré-limpeza

Base silo SL21

AMPLIAÇÃO DE ARMAZÉM GRANELEIRO - ENTRE RIBEIROS-MG

Projetos estruturais em concreto armado e fundações para ampliação de um armazém graneleiro. Zona rural, Entre Ribeiros, Paracatu-MG.
Cliente: Eng° Civil Júlio César Botelho.
Proprietário: Coop. Agrop. Vale do Paracatu Ltda.



Trabalho realizado:

Cálculo e detalhamento de estruturas de concreto armado e de fundações.
Elementos do projeto:

          Base para apoio de máquina de pré-limpeza ML120 da Kepler Weber.

Base para secador ADS-80 comercial R da Kepler Weber.
Base para silo elevado SLE21 da Kepler Weber, sem tunel inferior.
Base para silo de fundo plano SL60, canal menor, da Kepler Weber com túnel inferior.
Registro para silo.
Poço para elevadores de grãos.
Base KW PL6500-12000 para suporte de pilares de passarela.

Modelo 3D Interativo base silo SL60

Base do silo - formas aeração

Base do silo - cortes

Base silo SL21

Poço para elevadores

ARMAZÉM GRANELEIRO EM RIO VERDE-GO

Projetos estruturais em concreto armado, estrutura metálica para galpão e fundações para um armazém graneleiro. Zona rural, Rio Verde-GO.
Cliente: Construtop.
Proprietário: Rafael Prado.

RT do projeto: Eng° Civil Fernando Severino da Silva.

Trabalho realizado:

Cálculo e detalhamento de estruturas de concreto armado e de fundações.

Cálculo e detalhamento de estrutura metálica de cobertura para moega e casa de máquinas.
Maquete eletrônica.

Elementos do projeto:

          Moega para recebimento de grãos de 110 toneladas de capacidade nominal.

Base para apoio de máquina de pré-limpeza ML120 da Kepler Weber.
Base para secador ADS-80 coluna R da Kepler Weber, com túnel inferior.
Base para silo elevado SLE24 da Kepler Weber.
Base para silo de fundo plano SL54 da Kepler Weber com túnel inferior.
Base de apoio para tulha de expedição rodoviária de 55 m3 da Kepler Weber.
Base para fornalha a lenha de 4.300.000 kcal/h da Kepler Weber.
Túneis para transportadoras de grãos.
Poços para elevadores de grãos.
Mortos de estaiamento.

Obra terminada (Foto: Metafer)

Modelo 3D Interativo

Click aqui para assistir o vídeo

Planta de locação

Formas silo

Cortes moega

Poço de elevadores

Estrutura metálica

ARMAZÉM GRANELEIRO EM JATAÍ-GO

Projetos estruturais em concreto armado, estrutura metálica de cobertura de moega e fundações para um armazém graneleiro. Zona rural, Jataí-GO.
Cliente: Construtop.
Proprietário: Ernesto José Carvalho.



Trabalho realizado:

Cálculo e detalhamento de estruturas de concreto armado e de fundações.

Cálculo e detalhamento de estrutura metálica de cobertura para moega e casa de máquinas.

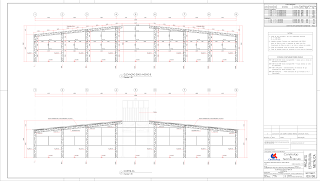

Cálculo e detalhamento de estrutura metálica de cobertura para balança de expedição.
Maquete eletrônica.

Elementos do projeto:

          Moega para recebimento de grãos de 320 toneladas de capacidade nominal.
          Base para apoio de máquina de pré-limpeza ML120 da Kepler Weber.
          Base para secador KW80/100 ADS Kepler Weber.
          Base para silo elevado SL24 da Kepler Weber.
          Base para silo de fundo plano SL60 da Kepler Weber com túnel inferior.
          Base de apoio para tulha de expedição rodoviária de 55 m3 da Kepler Weber.
          Base para fornalha a lenha de 6.400.000 kcal/h da Kepler Weber.
          Túneis para transportadoras de grãos.
          Poços para elevadores de grãos.
          Mortos de estaiamento.

Modelo 3D Interativo

Click aqui para assistir o vídeo

Base silo

Base secador

Estrutura metálica

Estrutura metálica

Fornalha

Moega

Poço elevador

GALPÃO METÁLICO PARA ARMAZÉM DE GRÃOS

Projeto de estrutura metálica de um galpão para armazém de beneficiamento de grãos. Rio Verde-GO.

Trabalho realizado: Cálculo e detalhamento da estrutura metálica.
Área de cobertura: 1.100,00 m2.

Modelo 3D Interativo

Planta de estrutura

 Elevação eixo

Detalhe de tesouras

Perspectiva

Perspectiva

PROJETOS COM OBRAS CONCLUÍDAS

Alguns projetos que já saíram do papel e viraram realidade.

Projeto: Unidade de recebimento de grãos.

Cliente: Mineiros Construções

Proprietário: Louis Dreyfus Company

Local: Caiapônia-GO

Trabalho realizado: Cálculo e detalhamento da estrutura de concreto armado e fundações de uma moega de 900 toneladas de capacidade. Cálculo e detalhamento da estrutura de concreto armado e fundações para apoio de um tombador Saur de 90 toneladas. Cálculo e detalhamento de estrutura metálica de cobertura e fundações.

Foto: Mineiros Construções

Projeto: Armazém de grãos.

Cliente: Construtop

Proprietário: Sementes JHS

Local: Caiapônia-GO

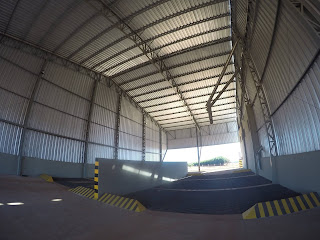

Trabalho realizado: Cálculo e detalhamento de elementos estruturais en concreto armado para um armazém de grãos. Bases duas máquinas de pré-limpeza, com túnel para transportador e poço para elevador. Base para silo de expedição rodoviária modelo GHT15 da GSI. Poço para elevadores de grãos. Moega de recebimento de grãos, com túnel inferior e poço lateral para elevador de grãos. Capacidade aproximada 370 toneladas. Base para secador e fornalha. Base para silo armazenador de grãos modelo SAG72 da GSI. Base para silo pulmão modelo FCHT24 da GSI. Túneis para transportadoras de grãos. Mortos de estaiamento.

Foto: Construtop

Foto: Construtop

Projeto: Armazém de grãos.

Cliente: Construtop

Proprietário: Edgar Weyrich

Local: Jataí-GO

Trabalho realizado: Cálculo e detalhamento de elementos estruturais en concreto armado para um armazém de grãos. Base para máquina de pré-limpeza. Base para tulha de expedição rodoviária de 110 m3. Poços para elevadores de grãos. Moega de recebimento de grãos. Base para secador de grãos. Base silo SL72 Kepler Weber. Base para silo SL24 Kepler Weber. Base para fornalha. Túneis para transportadoras de grãos. Mortos de estaiamento.

Foto: Construtop

Foto: Construtop

Projeto: Armazém de grãos.

Cliente: Construtop

Proprietário: Maria Gabriela Vieira

Local: Jataí-GO

Trabalho realizado: Cálculo e detalhamento de elementos estruturais en concreto armado para um armazém de grãos. Base para máquina de pré-limpeza. Base para tulha de expedição rodoviária de 55 m3. Poços para elevadores de grãos. Moega de recebimento de grãos, com elevador central. Base para secador KW80/100 ADS Kepler Weber. Base para silo SL60 Kepler Weber. Base para silo SL24 Kepler Weber. Base para fornalha a lenha. Túneis para transportadoras de grãos.

Foto: Construtop

Projeto: Armazém de grãos.

Cliente: Construtop

Proprietário: Aurélio Bueno Fernandes

Local: Jataí-GO

Trabalho realizado: Cálculo e detalhamento de elementos estruturais en concreto armado para um armazém de grãos. Base para máquina de pré-limpeza de grãos. Base para tulha de expedição rodoviária de 55 m3 Kepler Weber. Poço para elevador de grãos. Moega de concreto armado para recebimento de grãos, com elevador central. Base para secador KW40/60 ADS Kepler Weber. Base para silo SL60 Kepler Weber. Base para silo SL24 Kepler Weber. Base para fornalha a lenha.

Foto: Construtop

Projeto: Armazém de grãos.

Cliente: Construtop

Proprietário: Rafael Paloschi

Local: Jataí-GO

Trabalho realizado: Cálculo e detalhamento de elementos estruturais en concreto armado para um armazém de grãos. Base máquina de pré-limpeza, com túnel para transportador e poço de elevador. Base para silo de expedição rodoviária SL15 Kepler Weber. Poço para elevadores de grãos. Moega para recebimento de grãos, com fosso de elevador central. Base para dos secadores KW80/100 ADS Kepler Weber. Base para silo SL60 Kepler Weber. Base para silo SL24 Kepler Weber. Base para fornalha a lenha. Túneis para transportadoras de grãos. Mortos de estaiamento.

Foto: Construtop

Projeto: Armazém de grãos.

Cliente: Construtop

Proprietário: Alcir Luiz Ferrari

Local: Jataí-GO

Trabalho realizado: Cálculo e detalhamento de elementos estruturais en concreto armado para um armazém de grãos. Base máquina de pré-limpeza. Base secador KW80/100 ADS Kepler Weber. Base para silo SL72 Kepler Weber. Base para fornalha a lenha.

Foto: Construtop

ARMAZÉM DE GRÃOS EM SANTA FÉ DE GOIÁS-GO

Projetos estruturais em concreto armado e fundações para um armazém graneleiro. Santa Fé de Goiás-GO.

Trabalho realizado:
Cálculo e detalhamento das estruturas de concreto armado e fundações para os seguintes elementos:

• Moega para recebimento de grãos de 7 toneladas de capacidade nominal.
• Base para apoio de silo de fundo plano GSI FCBR36.
• Poço para elevador de grãos.
• Túnel para transportadora de grãos.

Modelo 3D Interativo

Prancha do projeto

ESTRUTURA PARA AMPLIAÇÃO DO JATAHY SHOPPING

Projeto de estrutura de concreto armado e estrutura metálica de cobertura para ampliação do Jatahy Shopping. Jataí (GO).

Trabalho realizado: Cálculo e detalhamento da estrutura de concreto armado e da estrutura metálica de cobertura.
Área de cobertura: 1.438,94 m2.

Modelo 3D interativo

Click aqui para assistir o vídeo

Click aqui para assistir o vídeo

Planta de estrutura metálica e detalhes

Planta de estrutura metálica e detalhes

Cortes
